建屋者，建家之生計(jì)；筑夢(mèng)者，筑國(guó)之輝煌?；炷琉B(yǎng)護(hù)關(guān)系建筑的質(zhì)量和使用壽命，這八個(gè)關(guān)于混凝土養(yǎng)護(hù)的誤區(qū)，你都知道嗎？

　　誤區(qū)之一

　　混凝土澆水養(yǎng)護(hù)的目的只是為了水泥水化的需要

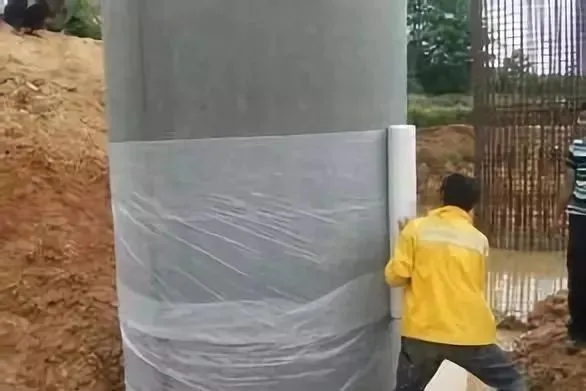

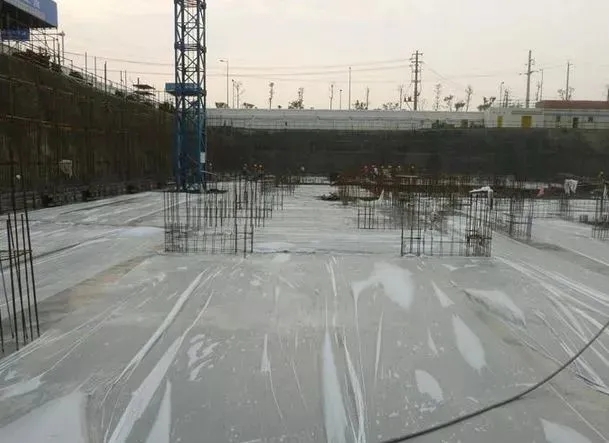

　　混凝土澆筑成型后，必須對(duì)其進(jìn)行覆蓋澆水，以滿足混凝土表面在一定時(shí)間內(nèi)保持濕潤(rùn)狀態(tài)的要求。與此同時(shí)，為防止養(yǎng)護(hù)水的急劇蒸發(fā)，還應(yīng)用塑料薄膜、麻袋片或草袋等材料加以覆蓋。

　　然而，混凝土的養(yǎng)護(hù)不僅只是澆水，還包含有廣泛而深刻的內(nèi)容，概括起來(lái)主要有以下兩點(diǎn)：

　　一是為使混凝土在一定時(shí)間內(nèi)保持足夠充分的濕潤(rùn)狀態(tài)，以滿足水泥水化的需要；

　　二是要保證混凝土在不同的環(huán)境溫度條件下，能保持有合適的較高溫度、合適的內(nèi)外溫差及其合適的表面與環(huán)境大氣的溫差，同時(shí)還要有適當(dāng)?shù)慕禍厮俾屎蜕郎厮俾省?/p>

　　誤區(qū)之二

　　混凝土澆水養(yǎng)護(hù)的較遲開(kāi)始時(shí)間是澆筑成型后的12h

　　《混凝土結(jié)構(gòu)工程質(zhì)量驗(yàn)收規(guī)范》（以下簡(jiǎn)稱《質(zhì)量規(guī)范》）規(guī)定，應(yīng)在澆筑完畢后的12h以內(nèi)對(duì)混凝土加以覆蓋并保濕養(yǎng)護(hù)。然而，有許多施工人員誤解為，混凝土澆筑完畢后的澆水養(yǎng)護(hù)的較遲開(kāi)始時(shí)間是其后的12h，也就是說(shuō)，只要是在混凝土澆筑完畢后的12h前進(jìn)行澆水養(yǎng)護(hù)就滿足規(guī)范要求。因此，在工地上常會(huì)遇到技術(shù)人員催促養(yǎng)護(hù)澆水，可是有人會(huì)說(shuō)，混凝土澆筑完畢才幾小時(shí)，離12h還遠(yuǎn)呢！不著急。

　　由于水泥及混凝土技術(shù)的不斷進(jìn)步和發(fā)展，尤其是近年來(lái)，高性能混凝土、早強(qiáng)混凝土、高強(qiáng)混凝土及預(yù)拌混凝土等的廣泛應(yīng)用，其所用混凝土強(qiáng)度等級(jí)及水泥強(qiáng)度等級(jí)較高、水泥用量較大、早期強(qiáng)度高、水灰比小等原因，使其混凝土的溫度變形、干縮變形和自收縮變形都較大，混凝土開(kāi)裂時(shí)有發(fā)生，其中混凝土的澆水養(yǎng)護(hù)時(shí)間的過(guò)遲成為早期開(kāi)裂的重要原因之一，必須引起施工人員的重視。

　　多年前，工地上經(jīng)常遇到的是流動(dòng)性很大的塑性混凝土，其澆筑體積也不大、混凝土強(qiáng)度等級(jí)及水泥強(qiáng)度等級(jí)都較低、水泥用量小，早期水化程度不高、干縮小，又沒(méi)有自收縮，在這種情況下，要求這樣的塑性混凝土在澆筑完畢后12h以內(nèi)澆水養(yǎng)護(hù)可能是適宜的，但對(duì)于現(xiàn)代混凝土來(lái)說(shuō)，過(guò)遲澆水養(yǎng)護(hù)則會(huì)造成開(kāi)裂并對(duì)潛在質(zhì)量帶來(lái)不利影響。

　　誤區(qū)之三

　　混凝土的澆水養(yǎng)護(hù)時(shí)間越長(zhǎng)越好

　　《質(zhì)量規(guī)范》規(guī)定，對(duì)采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥拌制的混凝土，澆水養(yǎng)護(hù)時(shí)間不得少于7d，對(duì)于摻用緩凝型外加劑或有抗?jié)B要求的混凝土，不得少于14d。

　　這里需要指出，規(guī)范所規(guī)定的只是澆水養(yǎng)護(hù)的較少時(shí)間，而沒(méi)有給出澆水養(yǎng)護(hù)的較佳持續(xù)時(shí)間和較長(zhǎng)時(shí)間。然而，澆水養(yǎng)護(hù)時(shí)間越長(zhǎng)，水泥水化程度越高，水泥的不可逆收縮也越大，水泥顆粒如果全部水化，其所生成的水泥凝膠不只使混凝土強(qiáng)度提高，與此同時(shí)還會(huì)產(chǎn)生很大的收縮，嚴(yán)重時(shí)可引起混凝土開(kāi)裂。

　　像混凝土中骨料所起的穩(wěn)定體積作用一樣，水泥石中需有一定數(shù)量的未水化的水泥顆粒，或其他惰性物質(zhì)來(lái)穩(wěn)定體積，因此，澆水養(yǎng)護(hù)時(shí)間并不是越長(zhǎng)越好。以盲目延長(zhǎng)澆水養(yǎng)護(hù)時(shí)間作為“加強(qiáng)養(yǎng)護(hù)”的做法，顯然是錯(cuò)誤的。現(xiàn)代水泥和混凝土技術(shù)的進(jìn)步和發(fā)展，要求做到的是“恰到適時(shí)”的澆水養(yǎng)護(hù)。

　　試驗(yàn)證明，標(biāo)準(zhǔn)養(yǎng)護(hù)7d和標(biāo)準(zhǔn)養(yǎng)護(hù)14d的混凝土，其各齡期的干縮基本相同，如表1所示，而過(guò)長(zhǎng)時(shí)間的養(yǎng)護(hù)并不能進(jìn)一步減小收縮，這時(shí)如果進(jìn)行長(zhǎng)時(shí)間的澆水養(yǎng)護(hù)，由于混凝土內(nèi)部生成的水化物增多，反而在一定程度上增加了混凝土的收縮。長(zhǎng)時(shí)間的濕潤(rùn)養(yǎng)護(hù)不能有效地減小混凝土的干縮，而雖然可以推遲收縮的開(kāi)始時(shí)間，但影響也甚微。

　　表1：初期養(yǎng)護(hù)與養(yǎng)護(hù)后時(shí)間對(duì)混凝土干縮的影響

　　“恰到適時(shí)”養(yǎng)護(hù)時(shí)間的長(zhǎng)短與組成材料的選擇、混凝土配合比、環(huán)境溫度和濕度、風(fēng)速及養(yǎng)護(hù)方法等諸多因素有關(guān)?；炷了z比越低，越需及時(shí)加強(qiáng)外部補(bǔ)充水的供給，但澆水養(yǎng)護(hù)的時(shí)間可適當(dāng)短些；

　　水膠比大時(shí)，混凝土中的自由水多，如果混凝土處于相對(duì)濕度較大地區(qū)，濕養(yǎng)護(hù)的影響不大，但其養(yǎng)護(hù)時(shí)間相對(duì)要長(zhǎng)些，才能使其滲透性穩(wěn)定；如果水膠比較大，但處于相對(duì)濕度較小地區(qū)，濕養(yǎng)護(hù)也不可輕視，養(yǎng)護(hù)時(shí)間不可縮短；

　　摻有粉煤灰等礦物摻合料的混凝土，因其水膠比較小，如果外部補(bǔ)充水供給不足，表面的吸附水很容易蒸發(fā)，反應(yīng)很慢的粉煤灰等摻合料，其抗裂作用和強(qiáng)度增長(zhǎng)一樣，在低水膠比的條件下，只有加強(qiáng)澆水養(yǎng)護(hù)才能有效地發(fā)揮出來(lái)，澆水養(yǎng)護(hù)不但要充分而且時(shí)間也要長(zhǎng)些。

　　對(duì)于摻有緩凝型外加劑及對(duì)抗?jié)B有要求的混凝土，正如《質(zhì)量規(guī)范》所要求的那樣，澆水養(yǎng)護(hù)時(shí)間應(yīng)予適當(dāng)延長(zhǎng)。目前關(guān)于該方面的科研資料甚少，有待今后加強(qiáng)研究和總結(jié)，以便指導(dǎo)混凝土施工?，F(xiàn)從滲透性角度所要求的保濕養(yǎng)護(hù)時(shí)間列于表2。

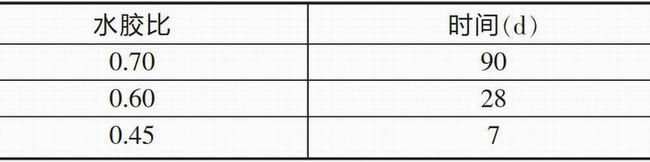

　　表2：滲透性穩(wěn)定所需混凝土的養(yǎng)護(hù)時(shí)間

　　誤區(qū)之四

　　混凝土才終凝，表面還濕濕的，不著急澆水養(yǎng)護(hù)

　　眾所周知，混凝土的早期開(kāi)裂是水泥和混凝土技術(shù)的進(jìn)步和發(fā)展所帶來(lái)的新問(wèn)題，而自收縮與溫度收縮又是高性能混凝土、高強(qiáng)混凝土及高早強(qiáng)混凝土等早期開(kāi)裂的主要原因。

　　混凝土自收縮的大小取決于水泥石內(nèi)部自干燥程度、水泥石彈性模量及徐變系數(shù)?；炷翝仓蟮脑缙?，特別是初凝后的前24h，其彈性模量低、徐變系數(shù)大，因此，自干燥程度成為決定自收縮的主要因素。

　　混凝土初凝時(shí)對(duì)其表面進(jìn)行濕養(yǎng)護(hù)可使養(yǎng)護(hù)水與混凝土中的毛細(xì)管孔內(nèi)的水分連為一體，以供給混凝土內(nèi)部膠凝材料使之水化。膠凝材料的進(jìn)一步水化，又促使毛細(xì)孔細(xì)化，當(dāng)毛細(xì)孔壁的阻力超過(guò)水的表面張力而不能繼續(xù)向混凝土內(nèi)部遷移時(shí)，這種水分的補(bǔ)給才停止。由此可見(jiàn)，早期澆水養(yǎng)護(hù)的補(bǔ)水作用可很好地抑制混凝土的早期收縮。

　　混凝土的自收縮從其初凝時(shí)就已經(jīng)開(kāi)始，早期發(fā)展特別快，24h之內(nèi)可完成大部分，以后則迅速衰減，其值可達(dá)（0.025~0.050）×10-3，同時(shí)還隨水膠比的減小而增大，并隨溫度的提高而增加。

　　與此同時(shí)，隨著混凝土強(qiáng)度的逐漸增長(zhǎng)，其極限拉應(yīng)變也由成型后2h的4.0×10-3急劇下降，6~12h可下降至0.04×10-3，達(dá)到混凝土開(kāi)裂的風(fēng)險(xiǎn)期。如果按《質(zhì)量規(guī)范》的規(guī)定，以傳統(tǒng)塑性混凝土的要求，誤以澆筑完畢后12h以內(nèi)的較遲開(kāi)始時(shí)間才開(kāi)始澆水養(yǎng)護(hù)，其時(shí)間顯然已大大滯后于混凝土開(kāi)裂的危險(xiǎn)期，規(guī)范所規(guī)定的較遲開(kāi)始澆水養(yǎng)護(hù)時(shí)間已不適用于現(xiàn)代混凝土的養(yǎng)護(hù)要求。

　　有許多人錯(cuò)誤地認(rèn)為，混凝土的澆水養(yǎng)護(hù)，只要是在混凝土澆筑完畢后的12h以內(nèi)的任何時(shí)間開(kāi)始都行，也就是說(shuō)，在此12h的時(shí)間范圍內(nèi)澆水養(yǎng)護(hù)可早可晚，時(shí)間的可塑性很大，這種認(rèn)識(shí)和做法，顯然是錯(cuò)誤的。

　　如果把混凝土的早高強(qiáng)認(rèn)作為其早期開(kāi)裂的內(nèi)因，那么，其澆水養(yǎng)護(hù)滯后于表面水快速蒸發(fā)后的外部補(bǔ)水及補(bǔ)水中斷，是混凝土引起早期開(kāi)裂的外因。因此，很有必要將混凝土開(kāi)始澆水養(yǎng)護(hù)的時(shí)間大大提前，使混凝土表面的向外蒸發(fā)水得以及時(shí)補(bǔ)給，做到“盡早及時(shí)”澆水養(yǎng)護(hù)。

　　具體一點(diǎn)講，就是在混凝土澆筑完畢，于其初凝開(kāi)始，就以澆水養(yǎng)護(hù)不致人為沖壞混凝土表面為限“盡早及時(shí)”，這里要特別強(qiáng)調(diào)“盡早”二字，以保證混凝土早期及時(shí)具備充足的補(bǔ)水條件，以免發(fā)生混凝土塑性收縮、自收縮和干縮的共同作用。

　　誤區(qū)之五

　　混凝土的澆水養(yǎng)護(hù)是大水猛澆，這樣補(bǔ)水才能充分徹底

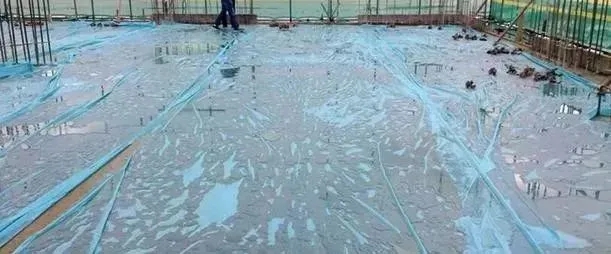

　　混凝土澆筑成型后的覆蓋，一是防止養(yǎng)護(hù)水的急劇蒸發(fā)以利節(jié)約用水；二是為了防止降溫階段水泥水化熱的急劇散失，以保證混凝土斷面上具有合適的溫度梯度。

　　有的人為了節(jié)省覆蓋材料，對(duì)混凝土不加覆蓋并用大壓力水猛澆，這樣做不但浪費(fèi)水，而且極易沖壞混凝土表面，更主要的是壓力水流過(guò)混凝土表面，將其熱量迅速帶走，導(dǎo)致混凝土表面溫度驟降，如果正遇混凝土水化熱高峰期，養(yǎng)護(hù)水如果與混凝土表面溫差又較大，可能因混凝土溫度驟降，而使其內(nèi)外溫差及混凝土表面與環(huán)境溫差過(guò)大而產(chǎn)生“熱震”，致使混凝土表面開(kāi)裂；

　　同時(shí)，要切記養(yǎng)護(hù)澆水不可時(shí)斷時(shí)續(xù)，中斷多次反復(fù)“熱震”則有加劇混凝土開(kāi)裂的可能。適宜的澆水養(yǎng)護(hù)方法應(yīng)是小水漫淋。

　　誤區(qū)之六

　　為了加速混凝土的硬化，養(yǎng)護(hù)階段只保溫而不進(jìn)行冷卻降溫處理

　　混凝土的初始澆筑溫度是混凝土較高溫度的重要組成部分，對(duì)于處于塑性狀態(tài)的混凝土進(jìn)行冷卻降溫處理，則在降低較高溫度的同時(shí)，也相應(yīng)降低了混凝土的致裂溫度。因此，對(duì)處于塑性狀態(tài)的混凝土進(jìn)行冷卻降溫處理是一種有效的防止混凝土開(kāi)裂的方法之一。

　　從混凝土開(kāi)始硬化產(chǎn)生拉應(yīng)力至達(dá)到較高溫度止，雖然在此階段對(duì)混凝土繼續(xù)進(jìn)行冷卻處理，一般不致于改變整個(gè)混凝土斷面上的受拉狀態(tài)，但向混凝土表面澆以低于環(huán)境溫度過(guò)大的冷卻水，使混凝土溫度驟降，會(huì)增加混凝土斷面上的溫度梯度，可能引起混凝土“熱震”，雖然在此階段，對(duì)混凝土冷卻處理，也會(huì)降低較高溫度和致裂溫度，但為防止混凝土內(nèi)外溫差驟升引起表面開(kāi)裂，這一階段的冷卻處理及澆水養(yǎng)護(hù)一定要小心謹(jǐn)慎。在混凝土內(nèi)部產(chǎn)生拉應(yīng)力之前，應(yīng)及時(shí)進(jìn)行冷卻處理。

　　誤區(qū)之七

　　保溫覆蓋從澆水覆蓋時(shí)就開(kāi)始，不知何時(shí)開(kāi)始才對(duì)

　　綜述以上幾個(gè)問(wèn)題可知，在混凝土達(dá)到水泥水化較高溫度之前應(yīng)處于散熱階段，以求獲得較低的較高溫度和致裂溫度，如果把保溫提前到從澆水養(yǎng)護(hù)覆蓋開(kāi)始，適得其反，反而增加了混凝土的較高溫度和致裂溫度，正確的保溫時(shí)間應(yīng)從混凝土降溫開(kāi)始，不宜提前。

　　在混凝土降溫階段實(shí)施對(duì)其保溫，其目的之一是減少混凝土內(nèi)部熱量的散失，以減小斷面上的溫度梯度。目的之二是由于延緩了混凝土的散熱時(shí)間，使之能夠有效地充分發(fā)揮其強(qiáng)度增長(zhǎng)的潛力，并使混凝土的松弛和徐變得以充分顯現(xiàn)，其內(nèi)部拉應(yīng)力得以相應(yīng)減小。與此同時(shí)，因混凝土齡期的增長(zhǎng)，混凝土的抗拉性能要比其抗壓性能提高得快，也可防止和減少混凝土的開(kāi)裂。

　　混凝土表層的溫度梯度是制約混凝土表面裂縫產(chǎn)生的重要原因之一。大氣環(huán)境溫度的升降，影響著混凝土內(nèi)部斷面上的溫度梯度，而其溫度變化的陡緩，也必然影響混凝土表面與大氣環(huán)境溫度之間溫度變化的陡緩，保溫材料的有效覆蓋，能減小混凝土斷面上的溫度梯度。

　　工程實(shí)踐證明，溫度變化是混凝土結(jié)構(gòu)的一個(gè)重要而又非常復(fù)雜的荷載，溫度梯度的陡緩可以看作是對(duì)混凝土“加荷”的快慢，并對(duì)混凝土物理力學(xué)性能產(chǎn)生重要影響。

　　氣溫驟降可看作對(duì)混凝土的快速加荷，可導(dǎo)致混凝土的拉應(yīng)力和彈性模量的增加，而使混凝土的極限拉伸減小，抗裂性能減弱，反之氣溫緩降可看作是對(duì)混凝土的慢速加荷，可導(dǎo)致混凝土拉應(yīng)力和彈性模量比快速加荷有所減少，而混凝土的極限拉伸有所增加。

　　同時(shí)，氣溫的驟降還可導(dǎo)致內(nèi)外約束度的增加，不論是以外約束為主的結(jié)構(gòu)，還是以內(nèi)約束為主的結(jié)構(gòu)，通過(guò)外部保溫和內(nèi)部緩降都可避免和減少混凝土的開(kāi)裂。

　　綜上所述可見(jiàn)，不論環(huán)境溫度的高低，也就是說(shuō)，不論春夏秋冬的外界氣溫是高還是低，混凝土的保溫養(yǎng)護(hù)，不僅提高了混凝土的表面溫度，還能使混凝土內(nèi)部的溫度得以緩降，并減小了內(nèi)外溫差和混凝土表面與大氣環(huán)境的溫差，為此，這種“外保溫內(nèi)緩降”的養(yǎng)護(hù)方法得以能夠防止和減少混凝土的開(kāi)裂。

　　誤區(qū)之八

　　不根據(jù)混凝土所處具體實(shí)際情況，生搬硬套規(guī)范規(guī)定

　　為防止混凝土早期裂縫的產(chǎn)生，人們通常以控制混凝土的較高溫度、內(nèi)外溫差及表面與環(huán)境溫差、升溫速率和降溫速率等技術(shù)指標(biāo)來(lái)實(shí)現(xiàn)的，其中混凝土的內(nèi)外溫差一般認(rèn)為不宜大于25℃；表面與環(huán)境大氣溫差不應(yīng)大于20℃。

　　但實(shí)際工程中的應(yīng)用此前的規(guī)范規(guī)定有些出入，有的認(rèn)為二者都不應(yīng)大于25℃；有的認(rèn)為不應(yīng)大于30℃；有的認(rèn)為不應(yīng)大于15℃；還有的著重指出，表面淋水及拆模引起的瞬時(shí)溫差不宜超過(guò)15℃。

　　工程實(shí)踐證明，有的工程混凝土內(nèi)外溫差大于25℃，但結(jié)構(gòu)并未開(kāi)裂；而有的工程內(nèi)外溫差小于20℃，但混凝土開(kāi)裂了。由此也可說(shuō)明，修訂后的《質(zhì)量規(guī)范》對(duì)此未做硬性規(guī)定的道理了。

　　與此同時(shí)，每天降溫速率的控制指標(biāo)也表現(xiàn)不盡相同，有的認(rèn)為每天降溫不應(yīng)大于3℃，有的認(rèn)為不應(yīng)大于2℃，甚至還有人認(rèn)為不應(yīng)大于1.5℃。

　　上述技術(shù)數(shù)據(jù)之間差異的出現(xiàn)，其實(shí)是非常正常的，盡管有的數(shù)據(jù)是規(guī)范規(guī)定的，也不能就此對(duì)規(guī)范提出疑意。

　　由于混凝土材料組成的隨機(jī)性、多樣性、多相性以及混凝土的非均質(zhì)性、施工質(zhì)量的差異，所示技術(shù)數(shù)據(jù)出現(xiàn)某些不同不足為怪，這就要求現(xiàn)場(chǎng)技術(shù)人員要根據(jù)工程實(shí)際情況，綜合考慮溫度控制，不可生搬硬套某些規(guī)范條文。

　　來(lái)源：建筑工程技術(shù)
